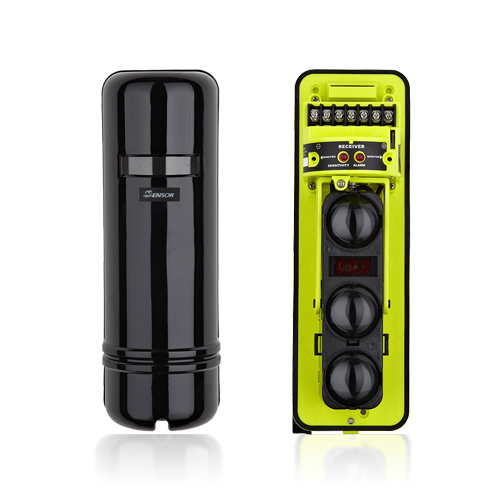

XA系列两光束数字式主动红外探测器（接收机带LED数字屏显示信号强弱）
- 产品描述
1.数字屏显示信号强弱；
2.外壳提供LED指示灯可视窗；
3.全周橡胶防水圈，防水等级IP66 ；
4.采用双元非球面光学透镜，实现了大口径光束；
5.接收机上配有LED数字显示，调试更直观，更方便；
6.外壳配有LED可视窗：设置后的动作确认更为迅捷；
7.不透光的全黑体壳设计，全新的杂光滤波功能；
8.荧光材料制造的荧光色机体，在光线较差的地方也能调核校准；
9.IP66外壳防护等级，全周橡胶封圈，可有
效防雨、防尘、防虫。
|
项 目
|
规 格
|
备 考
|
||||
|
品名
|
红外线探测器
|
|||||
|
型式
|
XA-30D
|
XA-60D
|
XA-80D
|
XA-100D
|
|
|
|
探测方式
|
红外线脉冲
|
|||||
|
警戒距离
|
30m
|
60m
|
80m
|
100m
|
|
室外安装
|
|
光轴可调范围
|
垂直方向+5°水平方向+90°
|
投光器、受光器相同
|
||||
|
遮光时间调整范围
|
50msec/100msec/400msec/700msec4种规格可调
|
|||||
|
脉冲
|
无
|
|||||
|
电源电压
|
DC10.5~24V
|
无极性
|
||||
|
消耗电流
|
77mAmax 85mAmax
|
DC12V时，受光器+投光器
|
||||
|
断电器输出动作
|
侵入报警：光线遮断时间输出（最低2秒）
电源电压降低报警：电源电压降低时连续输出（最低2秒）
|
|||||
|
继电器输出
|
无电压接触输出
接点定格DC30V,0.3A（电阻负荷）
|
通过开关选择接点或b接点
|
||||
|
报警动作表示
|
入侵警报：报警时红色LED亮灯
电源电压低下警报：警戒时红色LED熄灯
输出电压将受光器的测试接点的输出电压调为最大
|
受光器可通过开关，使红色LED一直熄灯
|
||||
|
光轴调整
|
环境显示：LED数字显示受光量大小
同时根据受光量大小红色LED指示灯亮、闪、熄灭
|
受光器可通过开关使红色LED指示灯一直熄灭
|
||||
|
防拆输出
|
条件 受光器的外罩（开）时接点（开）
定格 无电压接点输出
接点额定DC30V,0.3A（电阻负荷）
|
受光器的防拆输出端子输出
|
||||
|
电源显示
|
投光器通电时绿色的LED亮灯
|
投光器可通过开关使绿色LED一直熄灯
|
||||
|
使用环境
|
温度：-25°+55℃ 湿度：RH.95℅以下
|
|||||
|
瞄准器
|
内置
|
|||||
